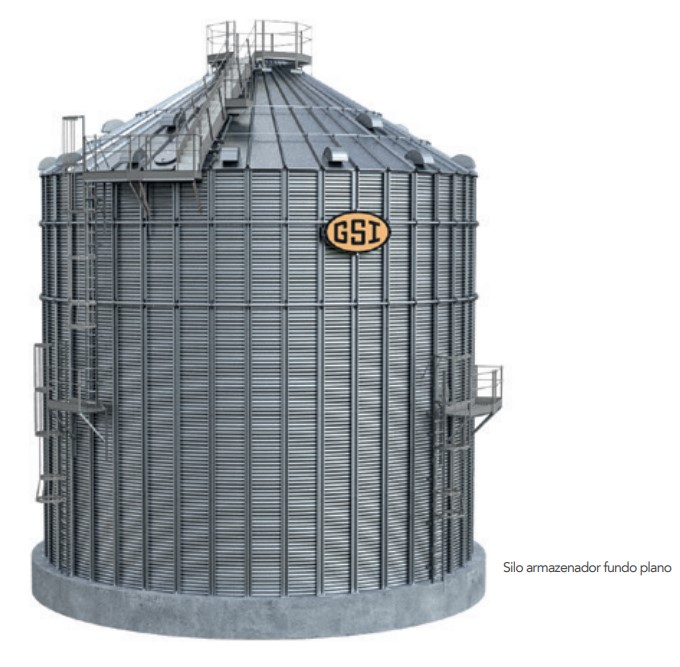

Silos Fundo Plano Modelo EVO 50

Os silos de fundo plano da GSI são fi xados em bases planas e possuem grandes capacidades de armazenagem com baixo custo
por tonelada armazenada. São indicados para armazenagem de produtos agrícolas como soja, milho, trigo, arroz entre outros.

*Capacidades de 90m³ a 24.472m³, consulte as tabelas na página 16 para mais detalhes sobre cada modelo.

PRINCIPAIS APLICAÇÕES

  • Armazenagem prolongada de produtos agrícolas de boa fluidez como soja, arroz, milho, trigo entre outros.
  •  Utilização como silos de armazenagem temporária para produtos com elevado percentual de umidade.
  • Silos de transbordo de grãos para portos e terminais rodoferroviários.



Características e Componentes Construtivos

Com chapas e stiffeners produzidos em chapa zincada de usina USIGAL-GI ZAR500 e revestimento mínimo de 350g/m², o corpo dos silos GSI conta com 2 ou 3 stiffeners por chapa (perfis metálicos de reforço vertical). Além disso, possuem vedação da chapa lateral com massa de calafetar, com 2 filetes na vertical e 1 filete na horizontal. A altura útil da chapa do silo é de 1117mm, proporcionando maior aproveitamento de aço e diminuindo a quantidade de uniões parafusadas no silo. Os silos GSI possuem duas portas que permitem o fácil acesso ao seu interior, sendo uma instalada no teto e outra na parede lateral do silo. Exclusivo sistema de ligação parafusada com parafusos de alta resistência em zig-zag e com chapas entrelaçadas, que promovem até 5 vezes mais resistência mecânica a tração na união das chapas do silo.

Porta de Acesso Retangular


Exclusiva porta retangular para acesso ao interior do silo. (limitado a 72’ 21 aneis).

Telhado


O telhado possui ângulo de inclinação de 30º, que proporciona melhor aproveitamento do espaço para armazenagem do grão, e
é produzidos com chapas de usina com revestimento mínimo de 275g/m2.
Os silos com diâmetro de até 18,3m (60’) possuem somente um lance de chapa, proporcionado mais agilidade na montagem e melhor vedação. O respiros são confeccionados em aço zincado e possuem área aberta com uma tela metálica articulada, que impede a entrada de pássaros.

Escadas


Todas as escadas dos silos GSI estão adequadas à NR12, e todos os degraus e pisos das plataformas são construídos com chapa perfurada,
que evitam o acúmulo de água e garantem fi rmeza ao pisar.
Há duas opções de escada do corpo do silo (laterais): tipo marinheiro e tipo caracol. Todos os silos possuem escada interna tipo marinheiro
com linha de vida. Além disso, os silos GSI possuem escada de telhado com plataforma central e como opcional, a plataforma superior com área mínima de 2x1m e suporte para instalação de equipamento de resgate, atendendo as principais normas do país.

Sistemas de Aeração e Ventiladores


Os sistemas de aeração dos silos GSI são dimensionados de acordo com o produto armazenado e a taxa de aeração (vazão de ar) necessária para conservação dos grãos. Estão disponíveis sistemas de aeração em canaletas e piso 100% perfurado. Os tipos
de coberturas disponíveis são:

  • CUT-LOK: utilizado em silos planos, este modelo possui 13,5% de área perfurada e abertura tipo fenda de 1,9mm, e é recomendado para grãos maiores de 2mm, como soja, milho e girassol.
  • COR-LOK: também utilizado em silos planos, furação de 2mm de diâmetro, recomendado para grãos alongados com mais de 2mm de diâmetro, como exemplo arroz. Possui 11% de área perfurada.

Os ventiladores utilizados são centrífugos e de alta efi ciência (acima de 90%), com simples aspiração. Em chapa zincada, são adequados a NR12 e possuem transição metálica para acoplar no silo armazenador. Opções em 1, 2 e 4 ventiladores.



Em silos de fundo cônico com dutos internos perfurados no funil para aeração, os ventiladores centrífugos e dutos internos para
distribuição do ar são no perímetro do funil.

Espalhador de Grãos

O espalhador de grãos gravitacional é utilizado para dividir o fl uxo em distâncias diferenciadas, criando anéis concêntricos de grãos. Fabricado em aço carbono, possui chapas de polietileno e guias direcionadoras com aço resistente ao desgaste na sua parte central. A rotação do espalhador é provocada pelo fluxo de descarga de grão, o que elimina consumo de energia elétrica, além de possuir passagem para o cabo de termometria no centro do espalhador.

Digital Grain

Toda comunicação via Wireless, dispensando sistemas de leitura dedicados, os dados são transmitidos para smartphones e ou computadores conforme decisão do cliente.

  • Atualização da termometria em tempo real, de 2 em 2min, registro no servidor de 2 em 2h;
  • Tecnologia Digital, precisão nas medições de 0,5°C – erro máximo;
  • Aeração Automática (Pacote 2);
  • Comunicação sem fi o, Wireless;
  • Estação meteorológica;
  • Opção de sensores de umidade relativa intergranular, para informação de tendência de atividade de água e equilíbrio higroscópico.


Termometria


Os silos GSI contam com sistema de termometria adequado a resolução do MAPA (Instrução Normativa Nº 29, de 8 de junho de 2011 do Ministério da Agricultura, Pecuária e Abastecimento), com leitor portátil para coleta de leituras individuais de cada silo, e controle centralizado, além de proporcionar
monitoramento da temperatura dos grãos no interior do silo.

Rosca Varredora
Rosca Varredora com Módulo de Avanço

A rosca varredora GSI remove os grãos restantes no interior do silo, após a descarga, através de um helicóide que desloca o produto ao registro central. Possui controle manual ou com trator de avanço e comando elétrico fixado próximo a porta do silo (do lado externo). Seu sistema de funcionamento é fácil, proporcionando mais rapidez no processo.

BENEFÍCIOS

  • Sistema com módulo de avanço, dispensa esforço físico de operador para avanço da rosca varredora;
  • Fácil manejo;
  • Possui sistema com coberturas para proteção quando armazenados no silo;
  • A rosca varredora com módulo de avanço possui painel de controle com variador de frequência.



Rosca Varredora com Painel de Controle Automático


Projetada para atender os rigorosos requisitos operacionais de segurança do trabalho a Rosca Varredora com painel de controle automático, busca aliar agilidade, efi ciência e robustez em um só equipamento, minimizando o acesso de operadores dentro do silo. Desenvolvida em chassi estrutural modulado, proporciona facilidade em sua montagem e extingue o uso de coberturas de proteção. Seu sistema de funcionamento proporciona uma maior efi ciência e uniformidade na descarga do silo.

BENEFÍCIOS

  • Painel de comando móvel com controle eletrônico de avanço, controle do helicoide, sistema de proteção dos motores, aviso sonoro de erro (inclusive via rádio frequência) e também aviso de término de operação;
  • Não possui mancalização final permitindo maior proximidade e captação do produto na extremidade do silo;
  • Elimina a necessidade de trilhos;
  • Pés de apoio e robustez dispensam a necessidade de cobertura do corpo do helicoide;
  • Junta universal (tipo cardan) dispensa necessidade de acoplamentos elásticos e permite compensação de ângulo entre motor e helicoide;
  • Possui kit de cabos para ligação elétrica (cabos, tomadas e plugs);
  • Raspadores permitem uma melhor varredura, diminuindo o número de grãos no silo.
